Pierwsze osie budynku na działce — co dzieje się podczas wyznaczania przed robotami ziemnymi

Błąd w wyznaczeniu pierwszych osi budynku na działce może przesunąć całą konstrukcję o kilka centymetrów. Pomyłka na tak wczesnym etapie wymusza późniejsze, niezwykle kosztowne korekty fundamentów lub ścian nośnych. Taki poślizg zniekształca harmonogram robót, pochłania rezerwy budżetowe i generuje dodatkowe koszty materiałów. Przed wjazdem koparki do robót ziemnych niezbędne jest precyzyjne przeniesienie projektu na grunt. Dokładne ustalenie głównych linii pozwala wykonawcom bezbłędnie zlokalizować wykopy i odpowiednio ustawić szalunki. Niewielkie odchylenie rośnie wraz z każdą kolejną warstwą wznoszonych murów. Inwestor ryzykuje wtedy naruszenie rygorystycznych przepisów dotyczących odległości od granic parceli.

Dokumentacja i przygotowanie działki przed pomiarami

Inwestor przekazuje specjaliście kompletny pakiet dokumentacji niezbędnej do wykonania precyzyjnych obliczeń. Wymagane materiały obejmują:

• projekt budowlany wraz z rzutem fundamentów,
• zatwierdzony projekt zagospodarowania terenu,
• aktualne dane z państwowej ewidencji gruntów i budynków,
• bazową mapę do celów projektowych.

Dokumenty te zawierają współrzędne punktów charakterystycznych i osie konstrukcyjne, które stanowią bezwzględną podstawę całego procesu. Arkusz mapy precyzyjnie obrazuje legalne granice działki i odnotowuje istniejące elementy podziemnej infrastruktury technicznej. Prawidłowe tyczenie obiektów budowlanych wymaga dogłębnej analizy dostarczonych papierów przed wyjazdem w teren. Specjalista weryfikuje spójność wymiarów w architekturze z fizycznymi możliwościami ukształtowania gruntu.

Przygotowanie samej parceli przed rozpoczęciem prac mierniczych ułatwia zadanie specjaliście. Obowiązek ten spoczywa na właścicielu gruntu lub zatrudnionym kierowniku budowy. Należy bezwzględnie usunąć wszelkie przeszkody uniemożliwiające swobodne poprowadzenie linii celowych instrumentów optycznych. Gęsta roślinność, przypadkowo składowane materiały budowlane czy zwały ziemi skutecznie blokują widoczność. Praktyka biura Piotr Rejmer Geodezja PR pokazuje, że uporządkowany teren znacząco przyspiesza wyznaczanie punktów. Czysta działka minimalizuje ryzyko pomyłek sprzętowych i ułatwia poruszanie się ze statywem.

Przebieg prac terenowych i najczęstsze błędy wykonawcze

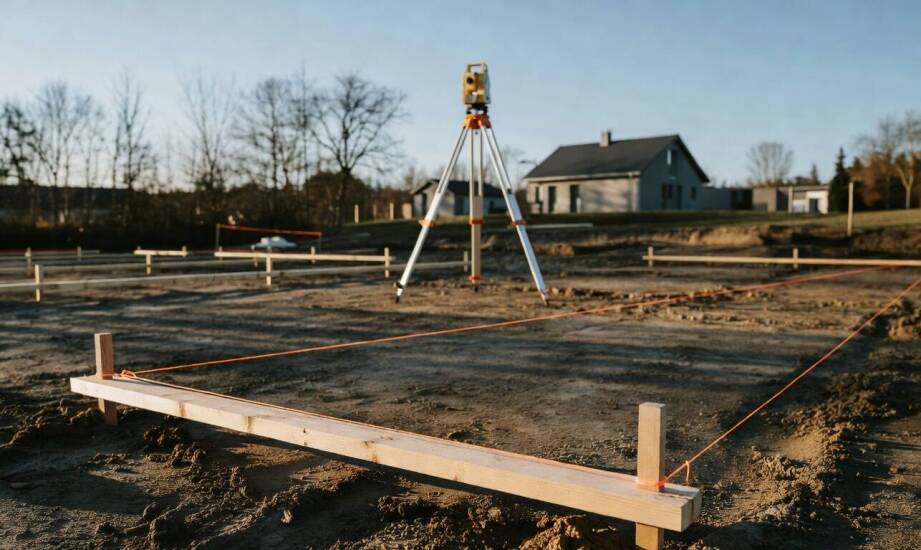

Geodeta w pierwszej kolejności odszukuje i sprawdza stałe punkty odniesienia bazujące na państwowej osnowie. Wykorzystanie precyzyjnego tachimetru pozwala przenieść wyliczone współrzędne bezpośrednio na powierzchnię gruntu. Zlokalizowane narożniki oznacza się trwałymi palikami drewnianymi lub długimi stalowymi prętami wbijanymi w ziemię. Często stosuje się również gwoździe umieszczane precyzyjnie w deskach ław ciesielskich. Wykonawcy montują takie drewniane konstrukcje w bezpiecznej odległości poza obrysem planowanego wykopu pod ławy fundamentowe. Solidne zabezpieczenie chroni geodezyjne znaczniki przed przypadkowym zniszczeniem w trakcie operowania łyżką koparki.

Ryzyko przesunięć i konsekwencje pomyłek

Przesunięcie wyznaczonych osi względem założeń projektowych o zaledwie kilka centymetrów stwarza ogromne zagrożenie dla legalności inwestycji. Konstrukcja przestaje mieścić się w dopuszczalnych prawem odstępach od sąsiednich nieruchomości. Niedoświadczone ekipy budowlane nierzadko dokonują odwrotnego odczytania założonych punktów w terenie. Taki błąd prowadzi do lustrzanego odbicia układu pomieszczeń lub nieświadomej zamiany miejsc kluczowych naroży. Brak bezwzględnej zgodności z rzutem fundamentów wymusza wstrzymanie robót i sporządzenie kosztownego projektu zamiennego. Ujawnienie takich pomyłek następuje zazwyczaj podczas rutynowego sprawdzania przekątnych przez czujnego kierownika budowy.

Znaczenie wpisu w dzienniku i inwentaryzacja powykonawcza

Zwieńczeniem pobytu specjalisty na działce jest skompletowanie wymaganej prawem dokumentacji potwierdzającej wykonanie zlecenia. Zapis z przeprowadzonego wytyczenia obejmuje oficjalny wpis do dziennika budowy oraz szczegółowy geodezyjny szkic sytuacyjny. Kierownik budowy regularnie odczytuje te dane podczas sprawdzania rzędnych wysokościowych oraz wznoszenia pierwszych warstw muru nośnego. Wpis stanowi prawny dowód, że prace ziemne rozpoczęły się w odpowiednim, zatwierdzonym przez urząd miejscu. Instrumenty opuszczają plac, ale fizyczne znaczniki pozostają najważniejszym punktem odniesienia dla murarzy i zbrojarzy.

Pierwotny układ odniesienia wraca w niezmienionej formie w końcowych fazach inwestycji. Specjalista ponownie pojawia się na obiekcie, aby zmierzyć położenie gotowych fundamentów, wzniesionych ścian i ocieplonych naroży. Zestawienie pomiarów końcowych z pierwotnymi współrzędnymi potwierdza pełną zgodność zrealizowanego obiektu z wydanym pozwoleniem. Gotowa inwentaryzacja powykonawcza trafia ostatecznie do państwowego zasobu geodezyjnego i kartograficznego. Zaakceptowana mapa stanowi absolutnie niezbędny warunek do zgłoszenia zakończenia robót i legalnego zamieszkania w nowym domu.
