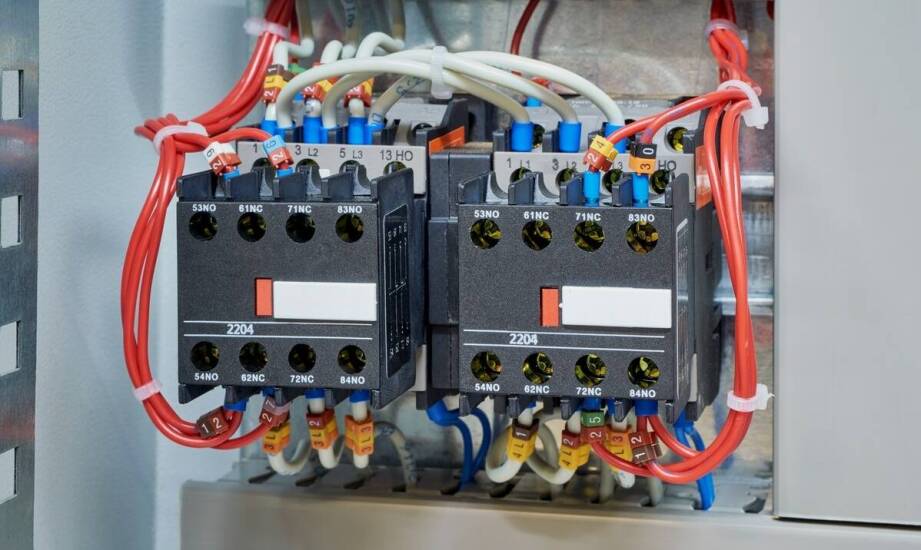

Jak dobrać stycznik do obwodu jednofazowego w domowej rozdzielnicy bez przewymiarowania

Zwykły wyłącznik nadprądowy to podstawowy element każdej instalacji, którego zadaniem jest ochrona przed przeciążeniem i zwarciem. Nie został on jednak zaprojektowany do częstego, operacyjnego włączania i wyłączania obwodów. Gdy mamy do czynienia z urządzeniami, które muszą być cyklicznie uruchamiane, takimi jak pompy obiegowe w systemach grzewczych czy grzałki w buforach ciepła, standardowy wyłącznik szybko by się zużył. W takich zastosowaniach kluczową rolę odgrywa stycznik – wyspecjalizowany łącznik elektromagnetyczny, stworzony do tysięcy cykli łączeniowych. Przejmuje on całe obciążenie, umożliwiając niezawodne, zdalne sterowanie bez ryzyka uszkodzenia delikatniejszych komponentów.

Jak dobrać stycznik jednofazowy do obciążenia i sterowania?

Właściwy dobór stycznika to proces, który wymaga analizy kilku kluczowych parametrów technicznych. Fundamentem jest prąd znamionowy (Ie), który musi być o 20-30% wyższy od prądu roboczego obciążenia. Taki zapas bezpieczeństwa kompensuje ewentualne wahania napięcia w sieci, wpływ temperatury otoczenia na pracę urządzenia i naturalne zużycie elementów. Dla przykładu, grzałka elektryczna o mocy 2000 W przy napięciu 230 V pobiera prąd o natężeniu około 8,7 A (I = P/U). W tym przypadku wybór stycznika o prądzie znamionowym 10 A byłby ryzykowny, dlatego należy sięgnąć po model 16 A lub większy.

Równie ważne jest, aby napięcie sterujące cewki odpowiadało sygnałowi z układu sterowania. W prostszych instalacjach, gdzie sterowanie odbywa się za pomocą zwykłego regulatora temperatury czy zegara, najczęściej stosuje się cewki na 230 V AC. Z kolei w zaawansowanych systemach automatyki domowej lub tam, gdzie obwód sterujący ze względów bezpieczeństwa musi być zasilany niskim napięciem, wybiera się cewki na 24 V DC.

Ostatnim, lecz niezwykle istotnym kryterium, jest charakter odbiornika, który determinuje wymaganą kategorię pracy.

• Kategoria AC1 jest przeznaczona dla obciążeń czysto rezystancyjnych, czyli takich, które nie generują znaczących prądów rozruchowych. Należą do nich grzałki, bojlery, elektryczne ogrzewanie podłogowe oraz tradycyjne oświetlenie. Prąd jest w nich stabilny od momentu włączenia.
• Kategoria AC3 jest niezbędna przy obciążeniach indukcyjnych, głównie silnikach elektrycznych (np. w pompach, wentylatorach). Silnik w chwili startu pobiera prąd wielokrotnie (nawet 5-7 razy) wyższy od znamionowego. Stycznik w tej kategorii ma wzmocnione styki, zdolne wytrzymać takie uderzenie prądowe bez ryzyka ich sklejenia.

Montaż w rozdzielnicy i najczęstsze błędy

Styczniki modułowe, jak sama nazwa wskazuje, są dostosowane do montażu w standardowych, domowych rozdzielnicach na szynie DIN (TH35). Dzięki znormalizowanym wymiarom, taki element zajmuje zazwyczaj 1 lub 2 moduły szerokości, co pozwala na estetyczną i uporządkowaną instalację. Mimo niewielkich rozmiarów, stycznik podczas pracy generuje ciepło – zarówno przez cewkę, jak i przez styki robocze. Dlatego kluczowe jest zapewnienie mu odpowiednich warunków chłodzenia. Przy obciążeniach przekraczających 10 A warto zachować minimalny odstęp 5-10 mm od sąsiednich aparatów, aby umożliwić swobodną cyrkulację powietrza.

Wybierając odpowiedni stycznik 1 fazowy, warto znać typowe błędy popełniane przez instalatorów, aby świadomie ich uniknąć.

• Zbyt mały zapas prądowy to najczęstsza pomyłka. Dobór aparatu "na styk" prowadzi do jego przegrzewania się, co objawia się charakterystycznym buczeniem, a w dłuższej perspektywie prowadzi do nadpalenia i uszkodzenia styków.
• Niezgodność napięcia cewki jest błędem, który niszczy urządzenie natychmiast. Podanie napięcia sieciowego 230 V na cewkę przystosowaną do 24 V skutkuje jej spaleniem, często z widocznym dymem. Z kolei zasilenie cewki 230 V napięciem 24 V sprawi, że stycznik nie zadziała lub jego styki nie zamkną się pewnie, powodując iskrzenie i szybkie zniszczenie.
• Ignorowanie prądów rozruchowych przy silnikach jest skrajnie niebezpieczne. Zastosowanie stycznika AC1 do sterowania pompą może spowodować, że jego styki zostaną trwale sklejone już przy pierwszym uruchomieniu, uniemożliwiając wyłączenie urządzenia.

Prawidłowy dobór stycznika to nie tylko kwestia dopasowania parametrów, ale przede wszystkim zapewnienia niezawodności i bezpieczeństwa całej instalacji. Staranne przeanalizowanie charakteru obciążenia, napięcia sterującego i warunków montażowych w rozdzielnicy pozwala uniknąć kosztownych awarii. Dzięki temu ten prosty element automatyki staje się solidnym fundamentem dla długiej i bezproblemowej pracy urządzeń o dużym poborze mocy.
